PFS Injection Quills

PFS Injection Quills

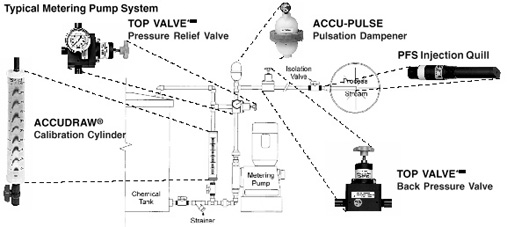

Desarrollado para inyectar el producto químico al centro de proceso de corriente.

PFS,Injection,Quills

PFS Injection Quills ha sido desarrollado para inyectar el producto químico al centro de proceso de corriente. Este asegura la dispersión de los químicos en una manera más uniforme, Esto provee una mezcla más homogénea en la tubería.

PFS Injection Quills
Características Estándar:

6 materiales de construcción
Tamanos estándar disponibles 6"o 8"
Conexiones roscadas o de caja soldable
built in spring loaded check valve
Rango de Presión hasta 3000 PSIG
temperaturas to 260ºC
custom materials and sizes available on request

Nota: CRN es disponible sobre ciertos Injection Quills. Por favor contacte la fabrica para precio y disponibilidad .

PFS Injection Quills
Información de Tamaños para Ordenar
Dnformación Detallada para Ordenar

Modelo	Tamaño (longitud	Material del Cuerpo	Bola de Chequeo o Flotadoe	Compruebe Material del Resorte	Presión* Max. PSIG	Temperatura Max.
IQ-56-PVC	6"	PVC	Ceramica	316S/S	150	140ºF (60ºC)
IQ-56-CPVC	6"	CPVC	Ceramica	316S/S	150	210ºF (98ºC)
IQ-56-PP	6"	PP	Ceramica	316S/S	150	195ºF (90ºC)
IQ-56-PVDF	6"	PVDF	Ceramica	316S/S	150	260ºF (125ºC)
IQ-56-316S/S	6"	316S/S	316S/S	316S/S	3000	500ºF (260ºC)
IQ-56-HastC	6"	Hastelloy	Hastelloy	Hastelloy	3000	500ºF (260ºC)
IQ-58-PVC	8"	PVC	Ceramica	316S/S	150	140ºF (60ºC)
IQ-58-CPVC	8"	CPVC	Ceramica	316S/S	150	210ºF (98ºC)
IQ-58-PP	8"	PP	Ceramica	316S/S	150	195ºF (90ºC)
IQ-58-PVDF	8"	PVDF	Ceramica	316S/S	150	260ºF (125ºC)
IQ-58-316S/S	8"	316S/S	316S/S	316S/S	3000	500ºF (260ºC)
IQ-58-HastC	8"	Hastelloy	Hastelloy	Hastelloy	3000	500ºF (260ºC)

Notas:
(1) Presion maxima @ 70º F (21ºC) a temperatura de trabajo
Resortes de Hastelloy C disponibles. Agregue el sufijo -H al nro de parte para esta opcion
(ej. IQ-56-PVC-H)
bola cheque de Haselloy C disponible. Agregue el sufijo -I (ej. IQ056-PVC-I)
bola check de PVDF disponible. Agregue el sufijo -K (ej. IQ-56-PVC-K)
bola de TFE(feflon) disponible. Agregue el sufijo -T (ej. IQ-56-PVC-T)
Otros materials de contruccion y burbuja apretada / valvula de asiento resistente disponible bajo pedido.

PFS Injection Quills

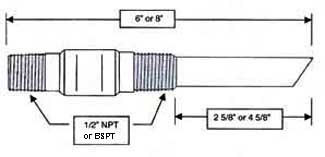

Información de Dimensiones:

Presiones dadas en Capacidades (US y Metricas):

PSIG	KPA	US GPM	Liter/M
20	138	0.925	3.5
30	207	1.19	4.5
40	276	1.45	5.5
50	345	1.85	7.0
60	414	2.11	8.0
70	483	2.38	9.0
80	552	2.51	9.5
90	621	2.64	10.0
100	690	2.77	10.5
